设置环境
交换机型号：FS752TP
FW：V5.0.2.15
配置目标
FS752TP上配置3个VLAN，每个VLAN含12个端口，启用各VLAN的VLAN路由功能，端口及IP地址对应关系请参考上面的网络拓扑图。
二、配置VLAN及VLAN路由功能
-
登录交换机WEB管理界面，默认管理密码为小写的password。
-
添加VLAN
进入Switching > VLAN > Basic（Advanced） > VLAN Configuration菜单，在VLAN ID下输入要新建的VLAN ID，例如要新建VLAN10则填入10；VLAN Name中输入自定义的VLAN名称（可留空），点击右下角的ADD。
重复上面的，添加VLAN20,VLAN30。
-
将端口加入对应的VLAN
进入Switching > VLAN > Advanced > VLAN Membership菜单，在VLAN ID中下拉选项选择10，然后鼠标单击下面的第一个橙条，在对应的端口号下配置端口。
其中端口属性包括3种状态：
：端口下显示为空，表示该端口不属于定义的VLAN；
：单击端口标记为T，表示该端口属于定义的VLAN，端口的数据包带有802.1Q VLAN标记；
：在端口下点击两次标识为U，表示该端口属于定义的VLAN，端口的数据包不带有VLAN标记；
将1-12号端口划分到VLAN 10，是不带802.1Q标记的，因此为U，点击右下角的APPLY保存配置。
重复上面的步骤，将13-24号端口加入VLAN20标记为U，25-36号端口加入VLAN30标记为U。
-
修改端口的PVID
进入Switching > VLAN > Advanced > Port PVID Configuration菜单，将各有效端口的PVID改为其对应VLAN的ID，即端口1-12的PVID为10，端口13-24的PVID为20，端口25-36的PVID为30。修改方法是选中端口前面的勾，在PVID下输入数值，然后点击右下角的APPLY保存设置。
-
启用全局路由模式

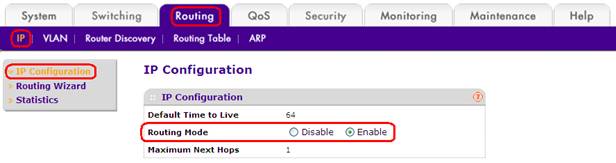

进入Routing > IP > IP Configuration菜单，将Routing Mode选为Enable，启用全局路由模式。
点击右下角的APPLY保存配置。
-
为VLAN接口配置IP地址，启用VLAN路由功能
进入Routing > VLAN > VLAN Routing菜单，在VLAN下面的下拉框选择10，在IP Address和Subnet Mask中分别配置VLAN10的接口IP地址和子网掩码。
然后点击右下角的APPLY保存配置。
重复上面的步骤，添加VLAN20和VLAN30的VLAN接口IP地址。
-
添加默认路由

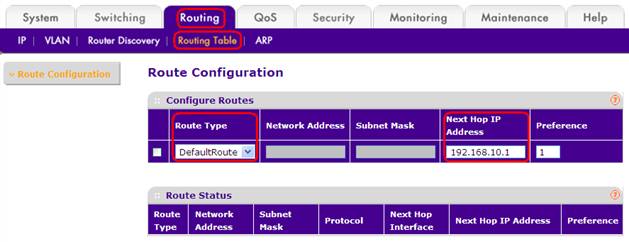

进入Routing > Routing Table菜单，Route Type选择DefaultRoute，Next Hop IP Address输入出口防火墙IP地址192.168.10.1。
点击ADD添加默认路由。
-
查看VLAN路由表
按照上面的步骤添加VLAN及VLAN路由之后，在Routing >Routing Table 的Route Status可查看到路由表信息。
注意：NETGEAR交换机的Route Table仅显示VLAN中有接口处于联通状态下的VLAN路由信息。
三、在防火墙SRX5308上添加返回静态路由
交换机的VLAN及VLAN路由设置完成之后，您需要在防火墙上添加返回的静态路由，将目标为其他VLAN网段的下一跳地址指到交换机地址。
|
Destination IP Address: (目标网络) |
Subnet Mask:（网络掩码） |
Gateway IP Address:（网关，即下一跳地址） |
|
192.168.20.0 |
255.255.255.0 |
192.168.10.254 |
|
192.168.30.0 |
255.255.255.0 |
192.168.10.254 |
