固件要求
| 型号 | 固件版本 |
| M4300 系列交换机 | 12.0.9.3 及以上 |

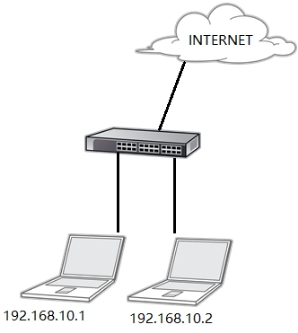

拓扑图
通过ACL实现以下需求：
- 禁止 192.168.10.1 与 192.168.10.2 两台主机之间相互访问
- 禁止 192.168.10.2 主机访问 HTTP 服务
- 允许其他流量
一、通过 WEB 界面配置

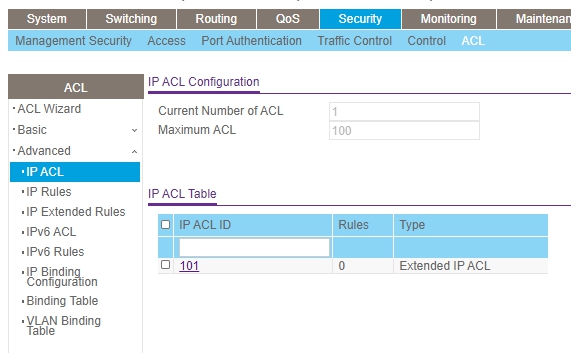

- 创建 ACL
菜单：System > Security > Advanced > IP ACL
在 IP ACL ID 中输入 101，点击 ADD 添加
注意
- ID 1-99：属于基本型 ACL，只能针对源 IP 地址进行控制
- ID 100-199：属于增强型 ACL，可以针对源 IP 和目的 IP，乃至 L3 和 L4 层通信进行控制
2. 为 ACL 101 添加 3 条规则
菜单：Security > ACL > Advanced > IP Extended Rules

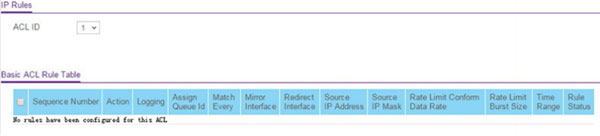

（如果 ACL ID 在 1-99 范围内，请进入 Security > ACL > Advanced > IP Rules 进行配置）
在 ACL ID 中选择 101，再点击 Add 按钮进行添加
注意：所有型号的交换机的 IP ACL 都有一条禁止所有访问的默认规则，放在所有规则的最后，优先级最低。因此，如果要允许其他的访问的话，在最后需要增加一条允许所有访问的规则，这条规则优先级低于其他手动添加的规则，但高于默认规则。

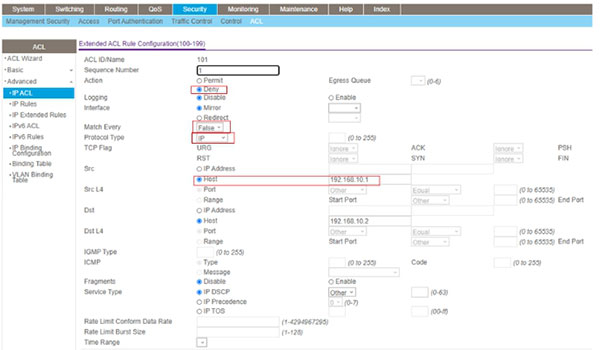

a. 第一条规则 - 禁止192.168.10.1和192.168.10.2相互访问
点击 Apply 按钮确认添加。
- Sequence Number：输入1，数字越小优先级越高，优先级越高规则越先被执行
- Action：Permit 表示允许访问，Deny 表示禁止访问
- Match Every：是否将所有的包来匹配，选 True 则不能填源，目标地址等信息，因为所有的包都要来执行这个条规则，选 False 才能设置特定规则。
- Protocol Type：协议类型，本例选 IP
- Src IP Address：源 IP 地址，本例为 192.168.10.1
- Src IP Mask：源掩码，ACL 使用反掩码，即 0.0.0.255 表示一个 C 类子网，要限制单一主机 IP 设为 0.0.0.0
- Src L4 Port：源端口
- Dst IP Address：目标 IP 地址，本例为 192.168.10.2
- Dst IP Mask：目标掩码，同样使用反掩码，0.0.0.0
- Dst L4 Port：目标端口

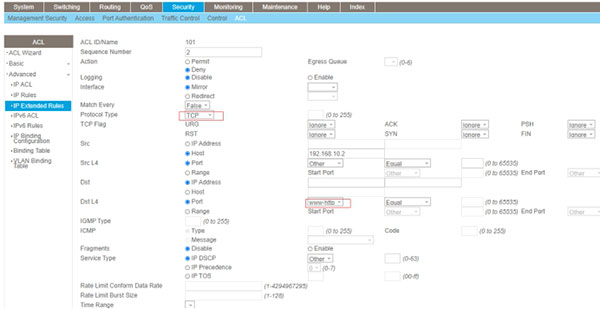

b. 第二条规则 - 禁止 192.168.10.2 访问 HTTP 服务
点击 Apply 按钮确认添加。
- Sequence Number：输入2
- Action：选择D eny
- March Every：选择F alse
- Protocol Type为 TCP
- Src L4 Host：输入1 92.168.10.2
- Dst L4 Port 选为 www-http，表明是 HTTP 服务

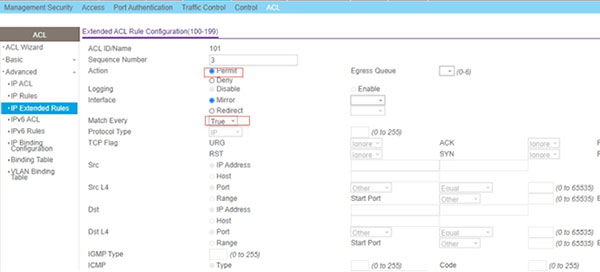

c. 第三条规则 – 允许所有访问
点击 Apply 按钮确认添加。
- Sequence Number：输入3
- Action：选择 Permit
- March Every：选择 Ture
3. 查看全部 ACL 规则
菜单：Security > ACL > Advanced > IP Extended Rules

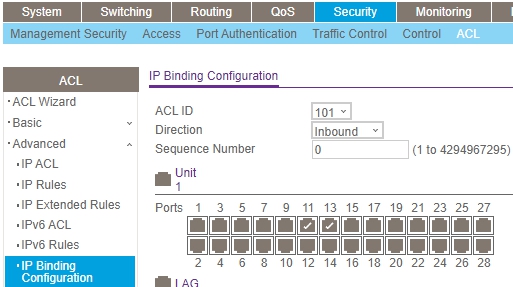

4. 将 ACL 应用于端口下
菜单 > Security > ACL > Advanced > IP Binding Configuration
- ACL ID 选择 101
- Direction 选择 Inbound
- 勾选连接两台电脑的端口
点击 Apply 将 ACL 101 应用在端口下
注意：ACL 也可以应用在 VLAN 下，此文档只展示应用在端口的配置。
菜单：Security > ACL > Advanced > Binding Table
