链路聚合简介
Link Aggregation(LAG)技术可将两台设备之间的多条物理链路作为一条逻辑链路来处理，它可在两台设备之间自动实现链路冗余，如果其中一台物理链路出现故障，数据流将动态透明的从另一条物理链路通过。LAG的多条物理链路可提供负载均衡的功能，亦可在两台设备之间提供更高的带宽。
LAG中的每个物理端口必须有相同的配置参数，如生成树，QOS，Path cost等，LAG也能成为一个VLAN的成员。LAG中的所有链路端口必须运行在相同速率和全双工模式下，并且每个物理接口同时只能属于一个LAG组。
设备所支持的LAG数量及每LAG所能支持的端口数随交换机硬件平台及Firmware软件版本的不同而不同。
FS728TPv2、FS752TP、GS724Tv3/GS716Tv2、GS748Tv4和GS752TXS支持8组LAG，GS724Tv3支持4组LAG，GS716Tv2支持2组LAG，每LAG组最多聚合8个端口；GS110TP/GS108Tv2支持4组LAG，每LAG组最多聚合4个端口。所有这些智能网管交换机均支持静态与动态（LACP）两种链路聚合。
下面，我们将以GS724Tv3和GS716Tv2为例介绍两台交换机的静态与动态（LACP）LAG的具体配置。

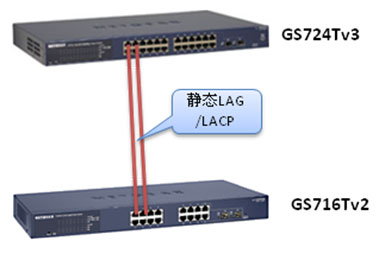

一、GS724Tv3 与 GS716Tv2 链接聚合拓扑结构图：
- 静态LAG：GS724Tv3聚合端口：1、2 ，GS716Tv2聚合端口：1、2
- LACP：GS724Tv3聚合端口：3、4，GS716Tv2聚合端口：3、4
二、静态 LAG
（一）GS724Tv3 的静态 LAG 配置

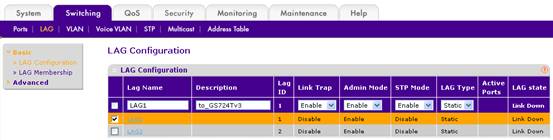

1. 启用 LAG 组

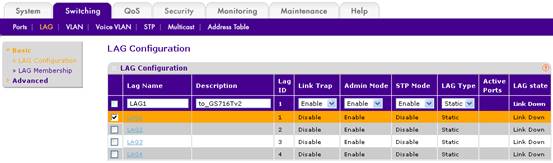

登录交换机管理界面，进入Switching > LAG > Basic > LAG Configuration菜单。
- 在LAG1（GS752TXS的Lag Name为ch1-ch8）前面打勾
- Description：输入备忘信息如“to_GS716Tv2”（选填项）
- Link Trap：选择“Enable”
- Admin Mode：选择“Enable”，即启用LAG1，默认已启用
- STP Mode：选择“Enable”
- LAG Type：LAG类型，包括两种类型”Static”和”LACP”，这里选择Static，启用静态LAG
- 配置完后点击右下角“APPLY”

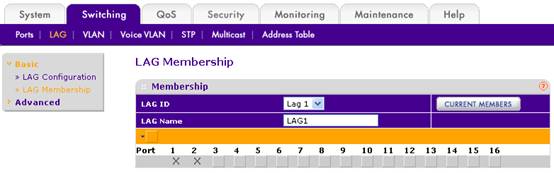

2. 添加成员到静态 LAG 组
进入Switching > LAG > Basic > LAG Membership菜单。
- LAG ID 选择Lag1
- 单击橙色框以展开端口选择界面
- 选择端口1、2
- 配置完成后点击“APPLY”
（二）GS716Tv2 的 LAG 配置（同上）
1. 启用 LAG 组
进入Switching > LAG > Basic > LAG Configuration菜单。
- 在LAG1前面打勾
- Description：输入备忘信息如“to_GS724Tv3”（选填项）
- Link Trap：选择“Enable”
- Admin Mode：选择“Enable”，即启用LAG1，默认已启用
- STP Mode：选择“Enable”
- LAG Type：LAG类型，包括两种类型”Static”和”LACP”
- 配置完后点击右下角“APPLY”
2. 添加成员到静态 LAG 组
进入Switching > LAG > Basic > LAG Membership菜单。
- LAG ID选择Lag1
- 单击橙色框以展开端口选择界面
- 选择端口1、2
- 配置完成后点击“APPLY”
（三）查看 LAG 状态
- 连接聚合端口：将GS724Tv3与GS716Tv2的1、2号端口分别连接起来。

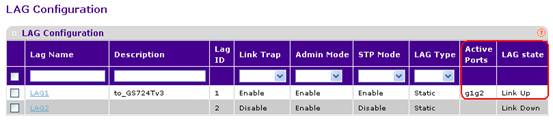

- 进入Switching > LAG > Basic > LAG Configuration菜单，查看LAG状态。这里，我们看到在LAG1后面的Active Ports下显示聚合端口为g1g2，LAG state显示为Link Up，说明这两台交换机的1、2号端口已成功聚合。

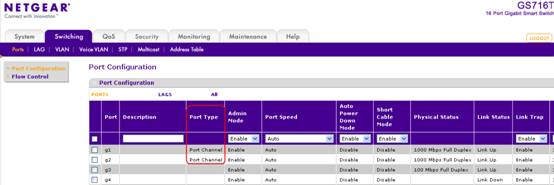

- 您也可以进入Switching > Ports > Port Configuration菜单，在端口g1、g2对应的Port Type查看到1、2号端口的状态显示为Port Channel，即链路聚合端口。
三、LACP 设置
（一）GS724Tv3 的 LACP 配置

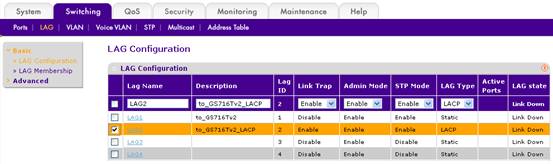

1. 启用LAG组
登录交换机管理界面，进入Switching > LAG > Basic > LAG Configuration菜单。
- 在LAG2前面打勾
- Description：输入备忘信息如“to_GS724Tv3_LACP”（选填项）
- Link Trap：选择“Enable”
- Admin Mode：选择“Enable”，即启用LAG2，默认已启用
- STP Mode：选择“Enable”
- LAG Type：LAG类型，包括两种类型”Static”和”LACP”，这里选择”LACP”，配置完后点击右下角“APPLY”
2. 添加成员到LACP聚合组
进入Switching > LAG > Basic > LAG Membership菜单。
- LAG ID选择Lag2
- 单击橙色框以展开端口选择界面
- 选择端口3、4
- 配置完成后点击“APPLY”
（二）GS716Tv2的LAG配置（同上）

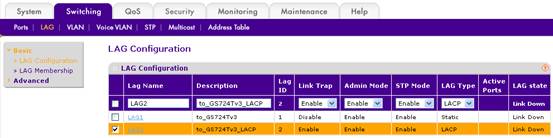

1. 启用 LAG 组
进入Switching > LAG > Basic > LAG Configuration菜单。
- 在LAG2前面打勾，
- Description：输入备忘信息如“to_GS724Tv3_LACP”（选填项），
- Link Trap：选择“Enable”
- Admin Mode：选择“Enable”，即启用LAG2，默认已启用
- STP Mode：选择“Enable”
- LAG Type：LAG类型，包括两种类型”Static”和”LACP”，这里选择”LACP”，配置完后点击右下角“APPLY”

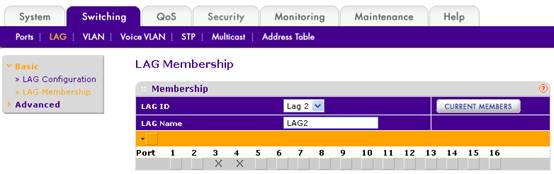

2. 添加成员到 LACP 聚合组
进入Switching > LAG > Basic > LAG Membership菜单。
- LAG ID选择Lag2
- 单击橙色框以展开端口选择界面
- 选择端口3、4
- 配置完成后点击“APPLY”
（三）查看 LAG 状态
- 连接聚合端口：将GS724Tv3与GS716Tv2的3、4号端口分别连接起来。

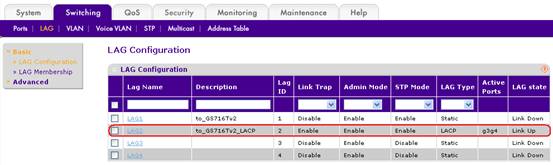

- 进入Switching > LAG > Basic > LAG Configuration菜单，查看LAG状态。这里，我们看到在LAG2后面的Active Ports下显示聚合端口为g3g4，LAG state显示为Link Up，说明这两台交换机的3、4号端口已成功聚合。
