ADSL mikrofilter - de saker som sitter mellan telefoner och telefonlinjen
Varför behöver jag dem?
Din telefonutrustning (telefon / fax / telefonsvarare etc) är inte utformad för en ADSL-signal. Telefonen kan därför störa din Internet-anslutning och vice versa. Mikro filter skapades för att hålla vanliga telefonsignaler och ADSL separat, även om de körs på samma ledningar.
Symtom på felaktig Mikrofilter installation::
Om din ADSL internetuppkoppling fungerar ok när alla telefoner, är fax etc. kopplad från telefonlinjen, men slutar fungera när en eller flera av dessa enheter är ansluten till linjen eller används, så är det något fel med din ADSL filterinstallation.
Var ska de installeras?
Du måste se till att alla dina telefoner, faxar, larmsystem, digi-boxar, analoga modem etc är på en linje som har filtrerats någon gång. Den faktiska placeringen och antalet som krävs beror till stor del på hur telefonen ledningar är anlagd.
De viktiga saker att komma ihåg är att:
1. Din ADSL-modem (eller router / modem) inte måste vara på en filtrerat linje annars kommer det inte att fungera.
2. Alla dina telefoner, faxar etc. MÅSTE vara på en filtrerad linje, för de kommer att störa ADSL.
Några typiska installationsexempel. Exemplet som visas är för British Telecom installationer i Storbritannien, men samma principer gäller överallt:

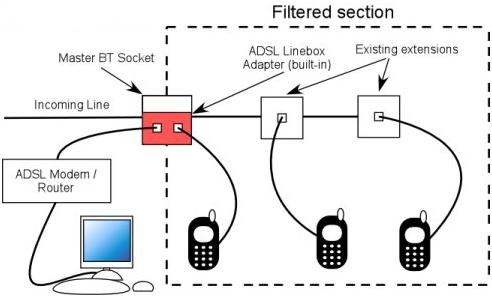

(i) ADSL-filter inbyggt i telefonens huvud uttag
Endast ett filter krävs, men modemet / routern måste vara nära den BT Master i detta exempel.

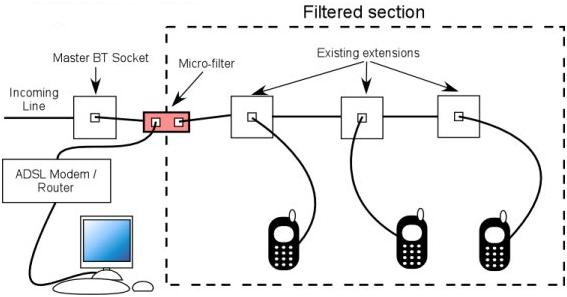

(ii) Ensam In line ADSL Filter
I detta exempel ett enda filter har placerats mellan masteruttaget och förlängningar. Modemet / Routern matas från "ADSL" uttaget medan förlängning matas från "Phone" uttaget. Alla NETGEAR modem / routrar levereras med ett mikrofilter i förpackningen.

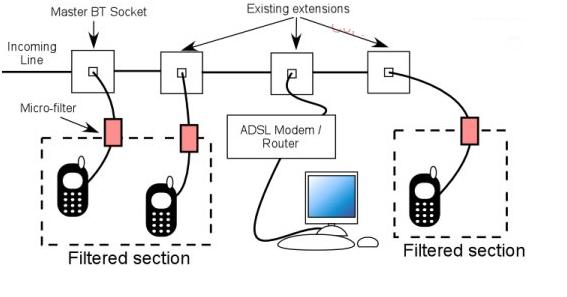

(iii) Multiple In-line ADSL Filter
I detta exempel: varje telefon filtreras separat. Om ADSL-modemet / routern är ansluten till en förlängning, måste alla andra uttag har ett filter.
Observera att även om endast exempel skildra telefon; de kan också vara digi boxar, larm autouppringningsprogram , telefonmodem, fax etc.
Exempel Layout i) och ii) som har kortare DSL signalvägar (i hemmet) hjälper till att minimera störningar för människor som lider av lågt SNR / hög dämpnings ADSL-anslutningar.
Vilka sorter finns det??
Det finns 3 huvudtyper (även om det finns många olika tillverkare)
Stil 1: Liten insticksadapter - snyggt och kompakt, mindre påträngande.
Stil 2: ansluts till befintligt uttag men ser lite obekväm ut.
Stil 3 :ersätter befintliga master-uttaget och bör vara det enda filtret som krävs.
Stil 2 och 3 har en tendens att innehålla högre kvalitet bygger på (med fler komponenter) än stil 1.
Varför behöver jag dem? (mer detaljerad)
Det finns två skäl till varför de är nödvändiga. Den första är att stoppa ADSL-signalen från att störa röstdelen av din telefonlinje - låter det lite som att "snabba klick" när det händer. Det andra skälet är att säkerställa att ADSL-linjen är korrekt avslutad. Utan att bli alltför teknisk, kan en oöverträffad uppsägning orsaka reflektioner tillbaka ner i linjen. Detta är en dålig sak och kan orsaka fel på din ADSL-anslutning.
Grafen ovan visar frekvensområdet att telefonen (POTS) och ADSL disponera på telefon trådarna (f = frekvens). Mikrofilter (Splitter) fungerar som tunern i en radiomottagare, vilket gör att vissa frekvenser går igenom, men blockerar andra.
