イーサネットバックホール接続を使用すると、ルーターとサテライト間の直接接続を作成できます。その結果、ルーターとサテライトはWiFi帯域幅を使用せずに通信できます。詳細については、「バックホールとは」を参照してください。
有線イーサネットバックホール接続を作成するには、LANケーブルを使用してMeshルーターのポートをMeshサテライトのポートに接続します。Nighthawkメッシュシステムのタイプと使用するサテライトの数によっては、スタートポロジまたはデイジーチェーントポロジ接続を設定するための複数のオプションがあります。詳細については、「デイジーチェーンとは何でOrbi WiFiシステムまたはNighthawkメッシュシステムでは、デイジーチェーンはどのように動作しますか?」を参照して ください。
スタートポロジ
次の図は、スタートポロジを使用してメッシュサテライトをメッシュルーターに接続し、イーサネットバックホール接続を作成する方法を示しています。
一部のNighthawkメッシュシステムには、有線イーサネットバックホール接続用に1つのポートしかありません。これらのモデルでは、2つのサテライトのうち1つだけが有線イーサネットバックホール接続でルーターに直接接続できます。
イーサネットスイッチを使用して、メッシュサテライトをメッシュルーターに接続することもできます。各ルーターおよびサテライトにポートが1つしかないNighthawkメッシュシステムを使用している場合、イーサネットスイッチは、すべてのサテライトに有線イーサネットバックホールを設定するための追加ポートを提供します。

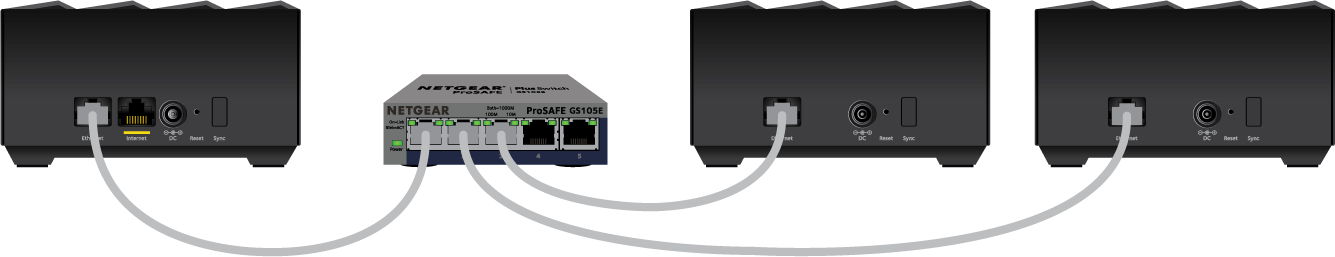

次の図は、スタートポロジを使用してメッシュサテライトとメッシュルーターをイーサネットスイッチに接続し、イーサネットバックホール接続を作成する方法を示しています。
デイジーチェーントポロジ
次の図は、デイジーチェーントポロジを使用してメッシュサテライトをメッシュルーターに接続し、イーサネットバックホール接続を作成する方法を示しています。
