Micros filtres ADSL – Ceux dont vous connecter entre le téléphone et la ligne téléphonique
Pourquoi j’ai besoin d’un micro filtre?
Vos équipements téléphoniques (téléphone/fax etc.) n’ont pas été faits pour utiliser les signaux ADSL. Par conséquent, le téléphone peut interférer avec votre connexion Internet, et vice versa. Les micros filtres ont été créés pour séparer les signaux téléphoniques et ADSL, même si ils utilisent les mêmes câbles. Pour en savoir plus, cliquez ici.
Symptômes d’une installation incorrecte du micro filtre :
Si votre connexion internet (ADSL) fonctionne correctement lorsque le téléphone, fax etc. sont déconnectés de la ligne téléphonique, mais arrête de fonctionner lorsque un ou plusieurs de ces appareils est connecté à la ligne, dans ce cas ça veut dire qu’il ya quelque chose qui ne va pas avec l’installation du micro filtre.
Où est-ce qu’ils doivent être installés?
Vous devez vous assurez que tous vos téléphones, machines fax, systèmes d’alarme, modems analogues etc. sont sur une ligne qui a été filtré à un certain point. Le positionnement actuel et nombre requis dépendront dans une grande mesure sur la façon dont le câblage de votre téléphone est aménagé.
Les choses importantes à se rappeler sont les suivantes :
1. Votre modem ADSL (ou routeur / modem) ne doit pas être sur une ligne filtrée sinon il ne fonctionnera pas.
2. Tous vos téléphones, machines fax etc. Doivent être sur une ligne filtré, sinon ils vont créer des interférences avec L’ADSL.
Quelques exemples typiques d'installation. Les exemples montrés sont applicables sur les lignes de tous les fournisseurs:
(i) Filtre ADSL intégré dans le socket du téléphone
Un seul filtre est nécessaire, mais le modem / routeur doit être proche du socket principal dans cet exemple.
(ii) Un filtre ADSL autonome en ligne
Dans cet exemple un seul filtre a été placé entre le socket principal et les extensions.
Le modem / routeur est alimenté par la prise "ADSL" tandis que les extensions sont alimentés à partir du socket du “Téléphone“. Tous les modems/routeurs NETGEAR sont livrés avec un micro filtre.
(iii) Filtres ADSL multiples en ligne
Dans cet exemple chaque téléphone est filtré séparément. Comme le modem ADSL / routeur est connecté à une extension, toutes les autres prises doivent avoir un filtre.
Les exemples données concernent les téléphones; Nous avons données des exemples à propos des téléphones seulement, mais ca concerne aussi les boxes sky digi, les systèmes d’alarme auto-dial, les modems dial up, les faxes etc.
Les schémas des exemples i) et ii) possèdent des courts chemins de signaux DSL (Domicile) ça permet de minimiser les interférences pour les personnes qui possèdent des connexions ADSL qui ont une faible marge de bruit (SNR) ou forte atténuation.
Il a combien des types?
Il a 3 principaux types (bien qu'il y ait beaucoup de fabricants différents)
Style 1 : Petit adaptateur enfichable – soigné et compact, moins gênant.
Style 2 : se connecte à la prise existante au moyen d’un plomb, mais semble un peu inconfortable.
Style 3 : il remplace la prise principale existante et doit être le seul filtre requis.
Les styles 2 et 3 ont l’air d’avoir une bonne qualité de production (avec plusieurs composants) par rapport au premier style.
Pourquoi j’ai besoin des filtres? (détaillé)
Il ya deux raisons pour lesquelles ils sont nécessaires. Le premier est d’empêcher le signal ADSL d’interférer avec la partie audio de votre ligne téléphonique. La deuxième raison est d'assurer que la ligne ADSL est configurée correctement. Lorsque la ligne n’est pas configuré correctement ca peut provoquer des réflexions vers le bas de la ligne. Ceci n’est pas bien et peut provoquer des erreurs sur votre connexion ADSL.

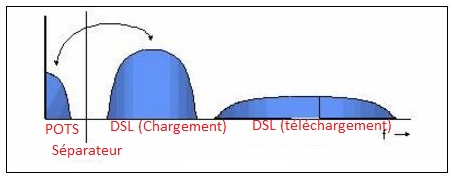

Le graphique ci-dessus montre la gamme de fréquence que votre téléphone (POTS) et ADSL occupent sur les fils téléphoniques (f = fréquence). Le micro filtre (Séparateur) agit comme le tuner d'un récepteur radio, permettant à certaines fréquences de passer, mais peux aussi bloquer d'autres.
